SkyWalking 分布式追踪系统

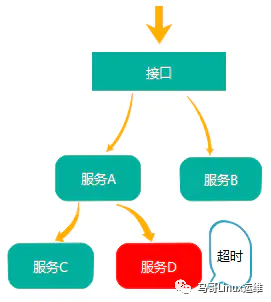

随着微服务架构的流行,一些微服务架构下的问题也会越来越突出,比如一个请求会涉及多个服务,而服务本身可能也会依赖其他服务,整个请求路径就构成了一个网状的调用链,而在整个调用链中一旦某个节点发生异常,整个调用链的稳定性就会受到影响,所以会深深的感受到 “银弹” 这个词是不存在的,每种架构都有其优缺点 。

SkyWalking

面对以上情况, 我们就需要一些可以帮助理解系统行为、用于分析性能问题的工具,以便发生故障的时候,能够快速定位和解决问题,这时候 APM(应用性能管理)工具就该闪亮登场了。

目前主要的一些 APM 工具有: Cat、Zipkin、Pinpoint、SkyWalking,这里主要介绍 SkyWalking ,它是一款优秀的国产 APM 工具,包括了分布式追踪、性能指标分析、应用和服务依赖分析等。

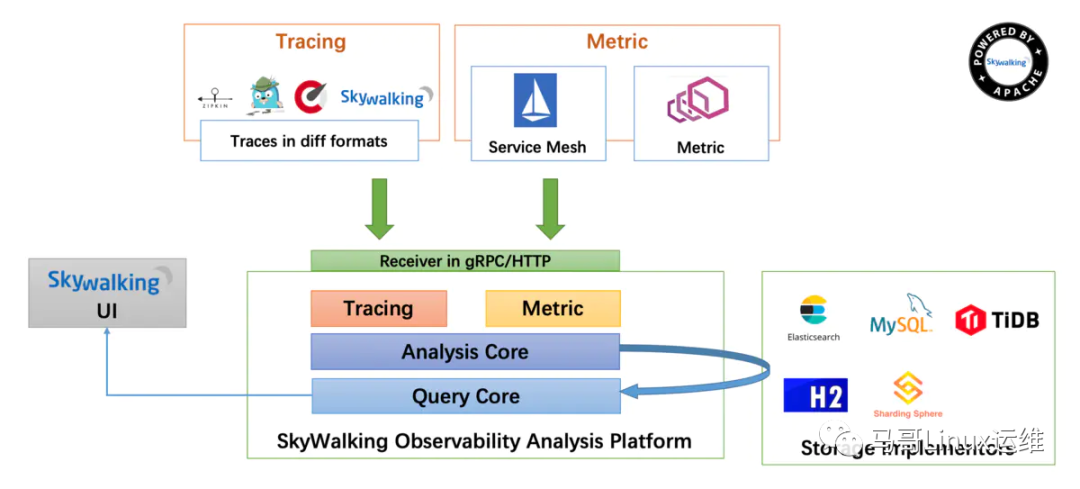

下面是 SkyWalking 6.x 的架构图:

SkyWalking说明:SkyWalking 的核心是数据分析和度量结果的存储平台,通过 HTTP 或 gRPC 方式向 SkyWalking Collecter 提交分析和度量数据,SkyWalking Collecter 对数据进行分析和聚合,存储到 Elasticsearch、H2、MySQL、TiDB 等其一即可,最后我们可以通过 SkyWalking UI 的可视化界面对最终的结果进行查看。Skywalking 支持从多个来源和多种格式收集数据:多种语言的 Skywalking Agent 、Zipkin v1/v2 、Istio 勘测、Envoy 度量等数据格式。

整体架构看似模块有点多,但在实际上还是比较清晰的,主要就是通过收集各种格式的数据进行存储,然后展示。所以搭建 Skywalking 服务我们需要关注的是 SkyWalking Collecter、SkyWalking UI 和 存储设备,SkyWalking Collecter、SkyWalking UI 官方下载安装包内已包含,最终我们只需考虑存储设备即可。

下面基于 Windows 环境使用 SkyAPM-dotnet 来介绍一下 SkyWalking, SkyAPM-dotnet 是 SkyWalking 的 .NET Agent。

环境要求

JDK8+ Elasticsearch 6.x 8080,10800,11800,12800 端口不被占用 Elasticsearch下载安装参考官方教程, 安装完成后需要对 config/elasticsearch.yml 做如下修改:


# 修改

# 如果 cluster.name 不设置为 CollectorDBCluster ,则需要修改 SkyWalking 的配置文件

cluster.name: CollectorDBCluster

network.host: 0.0.0.0

# 增加

thread_pool.bulk.queue_size: 1000

下载 SkyWalking

SkyWalking 个人建议直接下载官方编译好的 下载地址:https://links.jianshu.com/go?to=http%3A%2F%2Fskywalking.apache.org%2Fdownloads%2F

启动 SkyWalking

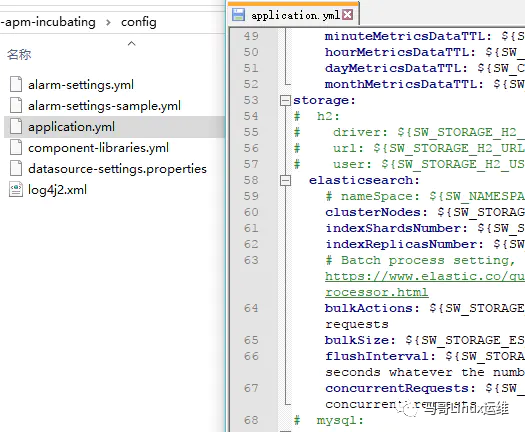

SkyWalkingconfig/application.yml 的默认数据存储开启是的 h2,这里我们需要修改数据存储为 Elasticsearch(在启动 SkyWalking 之前,确保 Elasticsearch 已启动)

SkyWalking 的启动包括两部分,一个是 SkyWalking Collector(oapService) ,一个是 SkyWalking UI(webappService),SkyWalking 解压后的 bin 目录:

SkyWalkingbat 为 windows 环境使用,sh 为 linux 环境使用,我们可以分别启动 oapService 和 webappService,也可以通过 startup 一次性全部启动,从 startup 中的命令可以知道其实就是分别启动 oapService 和 webappService。

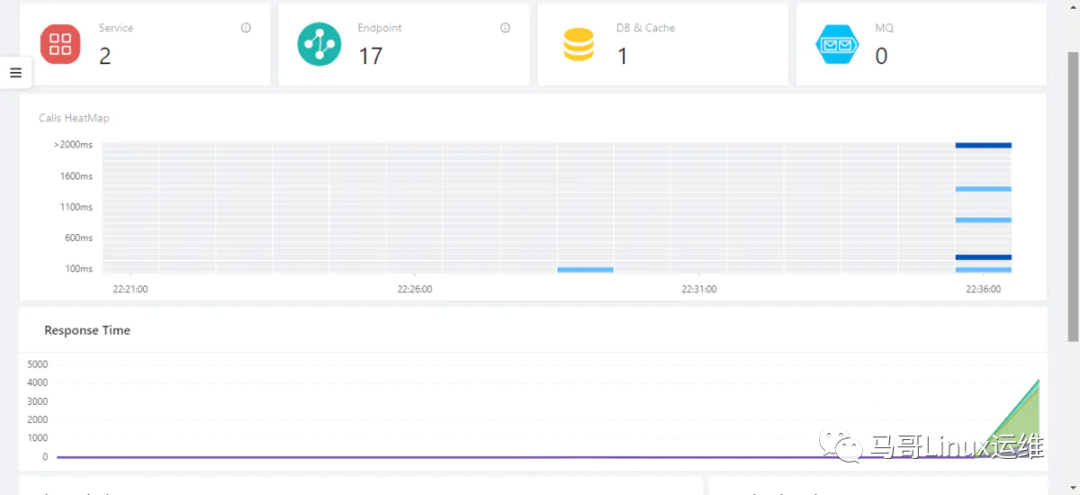

如果一切顺利(不顺利请多看几遍 快速入门),这时候就可以通过 http://localhost:8080 来查看 SkyWalking UI 了(默认全是0,截图是测试效果),默认账号/密码:admin/admin。

SkyWalking### Java 项目接入

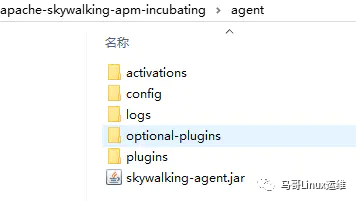

参考 部署 skywalking javaagent,skywalking-agent.jar 位于下载包的 agent 目录下,具体效果这里就不测试了 部署skywalking javaagent官方文档:https://github.com/apache/skywalking/blob/5.x/docs/cn/Deploy-skywalking-agent-CN.md

SkyWalking### .NET 项目接入

这里以 .NET Core 项目来测试,基于 .NET Framework 的项目目前也是支持的,只是相对不完善一些,参考 SkyAPM-dotnet

1.新建一个.NET Core API 项目,安装 NuGet 包:

Install-Package SkyAPM.Agent.AspNetCore

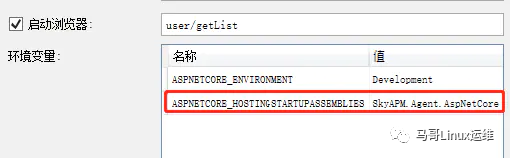

1.添加项目环境变量(实际情况应该是在 CI 流程中设置环境变量,参考:https://github.com/SkyAPM/SkyAPM-dotnet#examples

SkyWalking1.项目根目录下添加 skyapm.json 文件(来自官方例子),设置为 “如果较新则复制”,添加 SkyWalking 的配置信息,更多默认配置参考。(不过从源码可以看出其实也不需要创建单独的 skyapm.json,直接在 appsettings.json 增加 SkyWalking 节点配置也是没问题的)


{

  SkyWalking: {

    ServiceName: WebAPIServiceA, // 服务名

    Transport: {

      gRPC: {

        Servers: localhost:11800  // 服务地址

      }

    }

  }

}

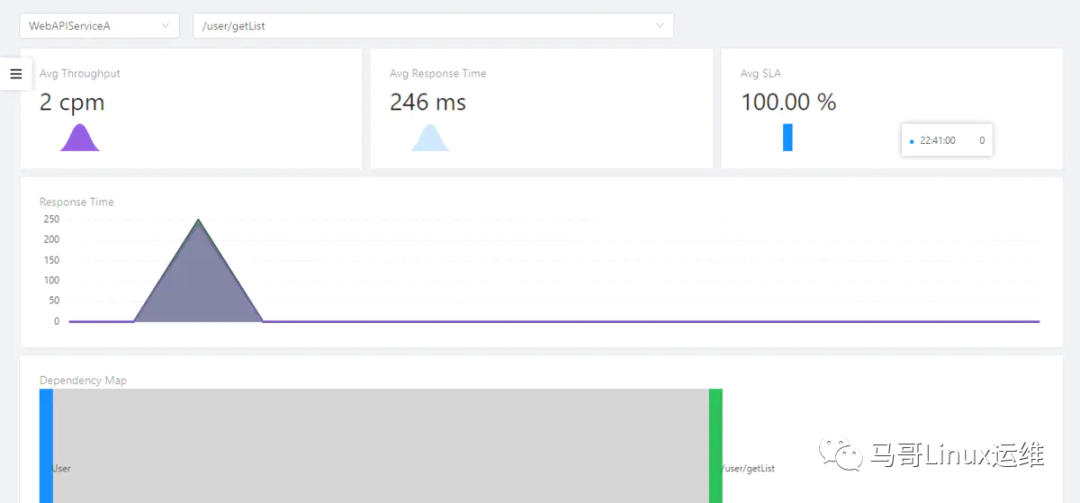

1.启动程序,请求的追踪结果就会被记录下来,通过 SkyWalking UI 查看:

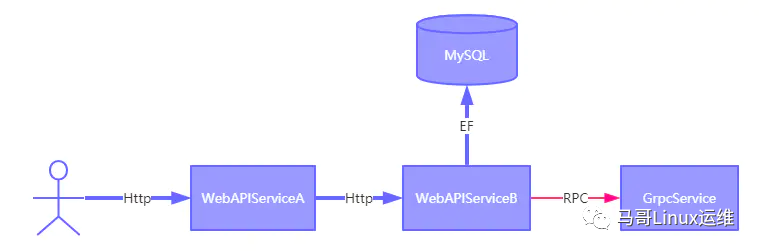

SkyWalking单个服务的效果并不明显,看不出请求跨度、链路关系,下面是一个多服务的例子(下载源码:https://links.jianshu.com/go?to=https%3A%2F%2Fgithub.com%2Fbeckjin%2FSkyWalkingSample),依赖关系图如下

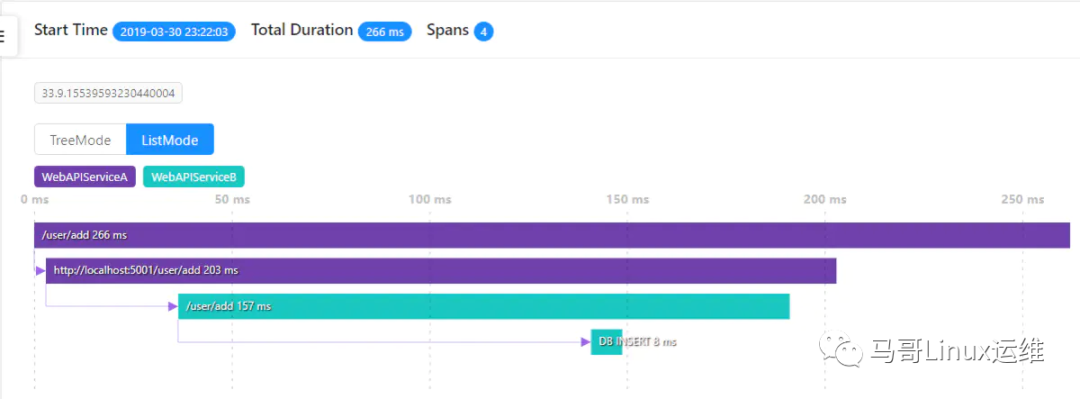

SkyWalking目前 SkyWalking 的 .NET Agent 还不支持 gRPC 的调用跟踪,整个项目还在不断的完善中,期待后续更多的进展。根据以上的关系图搭建好项目后,访问接口后结果如下:

SkyWalking一共有4各跨度,先访问 WenAPIServiceA,然后发送 HttpClient 请求,转到 WenAPIServiceB,WenAPIServiceB 执行操作 DB 的命令,每个跨度的耗时一目了然。

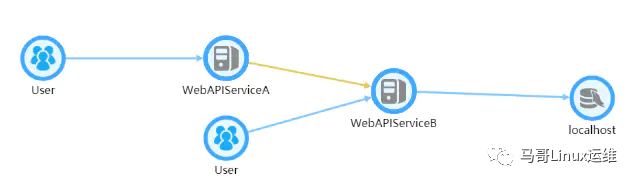

服务关系的拓扑图,调用链路径也非常清晰:

SkyWalking> 原文来源:

https://www.jianshu.com/p/2fd56627a3cf
